1、抑制EFT干扰的一般对策有以下几个特点：
a）EFT干扰以共模方式侵入敏感设备；
b）EFT干扰在传递过程中通过辐射和传导两种方式影响被测设备电路；
c）EFT干扰是由一组组的密集的单极性脉冲构成，对敏感设备电路结点的影响具有连续累积性；
d）EFT干扰侵入敏感设备的频率覆盖中高频频率段，且电源端口的频谱分量比信号端口低频分量更丰富；
e）EFT干扰是一种典型的高压快速脉冲干扰；f）EFT干扰主要通过三种路径影响敏感设备电路：直接通过干扰线传导进入敏感设备电路；通过干扰线辐射到相邻的干扰线，再从相邻干扰线进入敏感设备电路；通过干扰线辐射直接进入敏感设备电路。
针对电快速瞬变脉冲群发生器的这些特点，我们采取的对策包括：
a）对直接传导干扰应以共模抑制为主；
b）为抑制传导和辐射两者途径的干扰，我们除对端口线进行滤波外，还需对敏感电路进行屏蔽；
c）为了有效抑制这种密集的单极性脉冲，单纯使用反射型电容、电感滤波会很快饱和，考虑到电源和信号传递RC类的吸收滤波器未必适用，较好的方式是利用高频铁氧体对高频干扰呈阻性，能直接吸收高频干扰并转化为热能的特性，来吸收此类干扰；
d）选择传输线滤波电路应覆盖侵入的EFT干扰的频谱范围；
e）对EFT类共模的高压快速脉冲干扰，若在干扰通道先采用对地的脉冲吸收器吸收大部分脉冲电压和能量，再配合吸收式共模滤波器，可起到事半功倍的效果；
f）为了对EFT干扰侵入敏感设备的三条路径都有较好的防范，我们除对干扰直接传输通道采取脉冲吸收和滤波，对空间辐射采取屏蔽等措施外，为防止EFT干扰通过空间辐射到非EFT干扰直接侵入的端口线，再从这些端口线侵入敏感设备，应让这些端口线与其他端口线加以空间分隔，并对些端口也采取适当的共模干扰抑制措施。

一、产品介绍：

电路中，诸如来自切换瞬态过程（切断感性负载、继电器触点弹掉等），通常会对同一电路中的其他电气和电子设备产生干扰。这类干扰的特点是：高幅值、短上升时间、高重复率和低能量。成群出现的窄脉冲可对半导体器件的结电容充电，当累积到一定程度后可能引起电路或设备出错。电快速脉冲群发生器为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能确定一个共同的能再现的评定依据。

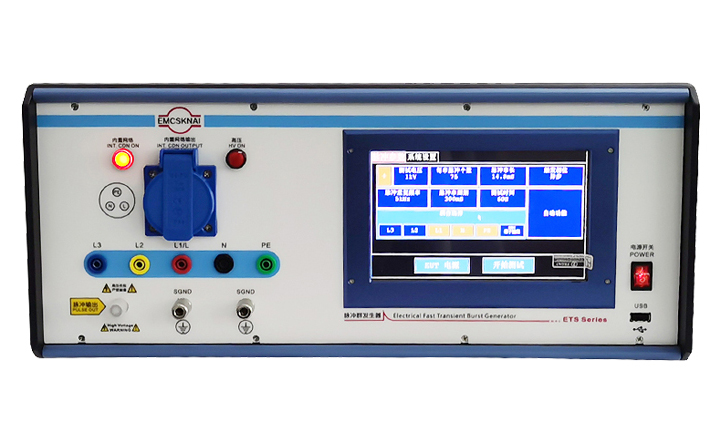

AOTSI-400系列群脉冲群发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能完全满足IEC61000-4-4和GB/T17626.4标准的要求。

主要特点：

· 7寸触摸LCD界面，功能丰富，操作方便，性价比高。

· 电子式高压电源，电压稳定精度高。

· 脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变。

· 耦合网络采用新技术，输出能量充足。

· 高电压达5kV，脉冲串长度、脉冲串间隔可调。蕞高脉冲重复率达1.2MHz。
