JJG145-2007摆锤式冲击试验机

计量性能要求

1.试验机机架摆轴轴线与基准面的平行度应在1/1000以内。该项目应由制造者在合格证书中给出；

2.摆锤自由悬挂时，冲击刀刀刃与试样的间隙应在±0.5mm以内；

3.摆锤侧面与摆动平面的平行度以及摆锤侧面与试样支座的垂直度要求见下图；

4.冲击刀刃应在通过支座跨距中心并垂直跨距的平面上，其允差为0.5mm。摆锤自由摆动时，刀刃与试样纵向轴线的夹角应为90°±2°；

5.摆轴轴向间隙不应超过0.25mm；

6.摆轴轴承处的径向间 隙不应超过0.08mm。

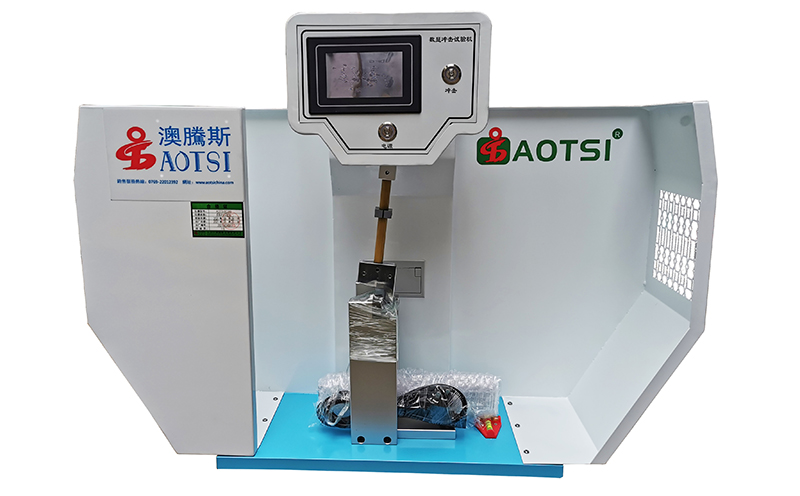

摆锤冲击试验机用途：

摆锤式冲击试验机又名悬臂梁冲击试验机主要用于硬质塑料（包括板材、管材、塑料异性材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定,是化工行业、科研单位、大专院校用于材料性能检测的理想试验设备。

摆锤式冲击试验机特点：

悬臂梁冲击试验机主要技术参数完全符合ISO180、GB/T2611、JB/T8761、ASTM D256等标准的要求。触摸屏控制、结构简单、操作方便、数据准确，微型打印，是本试验机的几大特点。

摆锤冲击试验机参数：

u使用温度（15-35）℃

u电源：AC220±10% 50HZ

u冲击速度：3.5m/s

u冲击能量： 2.75J、5.5J

u冲击摆力矩：Pd2.75=1.474N·M     Pd5.5=2.948N·M

u精度：角度（0.01°）   能量（0.01J）

u摆锤预扬角：150°±1°

u打击中心距：335mm

u冲击刀刃圆角半径：0.8±0.5mm

u冲击刀刃至钳口上面距离：22±0.2mm

u试样类型、尺寸。蕞佳试样为1型，为优选型。 （单位mm）

A型缺口     45°±1°    缺口底部半径   R0.25±0.05mm

A型缺口     45°±1°    缺口底部半径   R1±0.05mm

*注：可依客户产品尺寸定制
