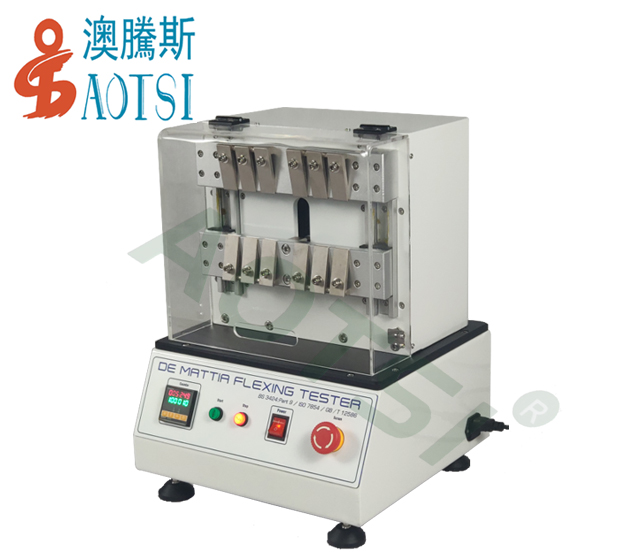

GB/T 12586-2003橡胶耐折叠屈挠破坏性测试仪

工作原理：

将一长方形的涂覆织物试样条缝合成圆简形。将涂覆织物圆筒放在两个圆盘之间，并固定在其位置上,其中一个在其轴上振荡约90°。这会使涂覆织物圆简试样引起扭曲。同时，另一个圆盘沿其轴作往复运动,使圆筒形试样沿其长度压缩。圆筒形试样的这种扭曲加压缩一直持续到预定的周期数或试样出现明显破坏。

设备要求：

设备基本上由两个相对的带法兰的或带有肩部的圆盘组成，两个圆盘法兰内侧面之间的最大分离距离为180 mm±3 mm。每个圆盘的非法兰部分的直径为63.5 mm,宽15.0 mm。每对圆盘沿同一轴放置,其边缘的最大分离距离是152.4mm。其中一个圆盘应能沿其轴朝另一个圆盘运动70.0 mm,从而使圆筒形试样以2. 53 Hz±0. 07 Hz频率,即每分钟(152±4)次行程压缩。另一个圆盘应能旋转90°±2°,从而使圆简形试样以3.33Hz±0.17Hz频率，即每分钟(200±10)次的速率扭曲。计数器记录试验期间行程的总次数和机器运行的频率。

试验报告应包括下列内容：

1.本标准的编号，即GB/T 12586方法；

2.涂覆织物标识的细节；

3.试验运行和进行检查的规定屈挠次数和最后检查时的屈挠次数；

4.按方法所述的每次检验的损坏程度；

5.任何偏离标准试验程序的详细情况。

耐屈挠龟裂性能的评价：

将所有可见因素,如皱折、龟裂、剥落和褪色等都考虑进去,来评价整个外观情况。将经过屈挠试验的试样和未经过屈挠试验的试样进行对比，并且不经放大，按照下列4种等级确定外观劣化分级:

0一无；

1一轻微；

2一中等；

3一严重。

注:中间的级别是可接受的。

一﹑工作用途：

本测试仪适用于对橡胶涂覆织物耐反复屈挠破坏性能进行，为改良织物提供参考。

二﹑工作原理：

将一长方形的橡胶涂覆织物条折叠两次，使其长的边缘相叠，形成一个125mmx12.5mm的长条。将这种折叠的长条安装在一对平面夹具之间，其中一个夹具能作往复运动，从而使折叠的试样每秒向外弯曲5次。试样的这一高速折叠一直持续到预定的周期数或试样出现明显破坏。

三﹑依据试验标准：

本测试仪依据BS 3424 P9，ISO 7854及GB/T 12586 等试验标准要求制作。

本文出自东莞市澳腾斯仪器有限公司，转载请注明出处！更多澳腾斯地板类检测设备相关资讯请访问：www.aotsichina.com

24小时热线电话：13712277050
