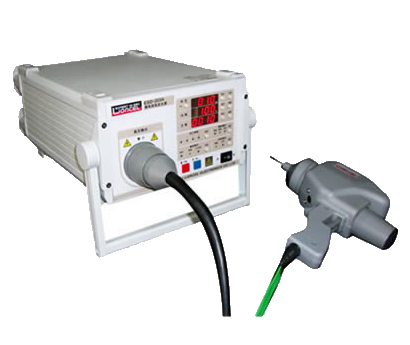

GB/T17626.2静电放电发生器
摘要：GB/T17626的本部分规定了电气和电子设备遭受直接来自操作者及其操作者对邻近物体的静电放电时的抗扰度要求和试验 方法,还规定了不同环境和安装条件下试验等级的范围和试验程序。 |
试验布置由试验发生器.受试设备和以下列方式对受试设备直接和间接放电时所需的辅助仪器组成：
一、对导电表面和对耦合板的接触放电:
二、在绝缘表面上的空气放电。
试验可分为两种不同的类型:
在实验室进行的型式(符合性)试验;
在蕞终安装条件下对设备进行的安装后试验。
优先选用的试验方法是在实验室内进行的型式试验。
受试设备应根据制造厂家的安装说明书(如果有的话)进行布置。
| 参数 | 数值 |
| 输出电压，接触放电模式 | 至少1KV~8KV |
| 输出电压，空气放电模式 | 至少2KV~15KV |
| 输出电压容差 | ±5% |
| 输出电压极性 | 正极性和负极性 |
| 保持时间 | ≥5S |
| 操作放电方式 | 单次放电 |
注1：ESD发生器放电电极上测量的开路电压。 注2：仅为了探测的目的，发生器宜能够已至少20次/S的重复频率产生放电。 注3：如果蕞高测试电压比较低，没有必要使用有15KV空气放电能力的发生器。 | |
1、输出电压：0.1～20.0Kv±3％ 2、电压极性：正或负 3、触发模式：SINGLE单次；COUNT按设定的放电次数放电；20pps20次／秒； 4、测试功能：内置IEC等级， 5、 放电模式：接触或气隙；放电间隔：0.05～9.99s(当20pps模式下，放电间隔为0.05s) 6、 计数器：1～9999(用于放电次数计数) 7、 放电电容：150Pf±10％（特殊要求可定制) 8、 放电电阻：330Ω±10％（特殊要求可定制) 9、 放电电极：圆锥形接触放电电极及球形气隙放电电极 10、 使用环境：环境温度：10℃～35℃ 相对湿度：30％～60％ 11、 电源：单相AC85～265V，50／60Hz 12、 重量：约4kg |
|
美国进口标准电器，静电电压；静电放电电流；波形都可以校准，可以跟任何进口的枪测试比对，任何国家的校准机构都能通过，可放心订购。
依据标准：IEC61000-4-2和GB/T17626.2
产品型号：AOTSI-0220S
