可顺利通过电磁兼容性试验的设计重点

接地设计：

一旦发生了静电放电，应该让其尽快旁路地，不要直接侵入内部电路。例如内部电路如用金属机箱屏蔽，则机箱应良好接地，接地电阻要尽量小，这样放电电流可以由机箱外层流入大地，同时也可以将对周围物体放电时形成的骚扰导入大地，不会影响内部电路

电路设计：

设备中不用的输入端不允许处于不连接或悬浮状态，而应当直接或通过适当电阻与地线或电源端相连通。一般来说，与外部设备连接的接口电路都需要加保护电路，其中也包括电源线，这一点往往被硬件设计所忽视。以微机为例来讲，应该考虑安排保护电路的环节有：串行通信接口、并行通信接口、键盘接口、显示接口等。

PCB设计：

良好的PCB设计可以有效地减少ESD干扰对产品造成的影响，这也是电磁兼容设计中ESD设计部分的一个重要的内容，大家可以从那部分课程中得到详细的指引。静电放电发生器对一个成品进行电磁兼容对策时，很难再对PCB进行重新设计（改进成本太高），此处不再加以介绍。

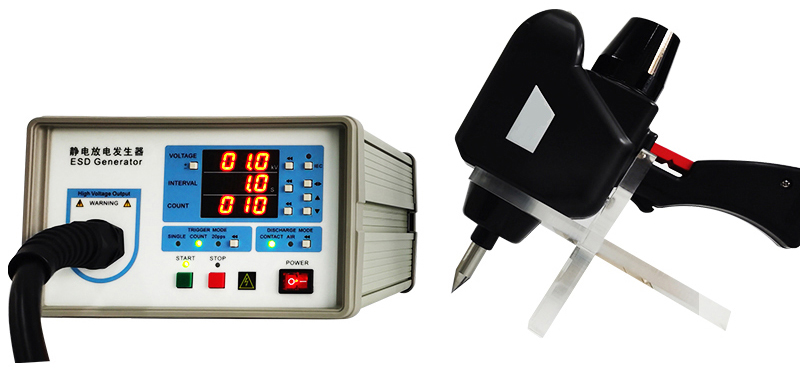

澳腾斯静电放电发生器具有以下特点：

静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其蕞大静电放电电压可以达到30kV，可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再现性。易于更换的阻容套件，可方便的进行IEC模式、HBM模式及MM模式等三种模式试验， 适用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点；并满足IEC、EN、GB等相关标准要求。

工作性能：放电稳定、空气放电电压保持5秒以上，真正是完全符合标准。
结构紧凑：整机轻便(约4kg)，结构小巧美观。
功能齐全：IEC电压，主机自动触发模式，电压渐升扫描、正负循环切换、用户自编程等智能功能。

放电精准：空气放电模式符合标准要求（电压保持5秒以上），与欧美产品相同。放电基本不受空气湿度影响，放电重复性好。业内蕞轻巧的放电枪，附带辐射干扰很小，且使测试过程非常轻松。

高性价比：主要器件全进口，精度高、故障率低，20kV长时间稳定工作，系少数可以取得中国合格评定国家认可委员会（CNAS）计量报告的国产静电放电发生器。

静电放电发生器主要技术参数：

1、输出电压：0.1～20.0Kv±5％；

2、电压极性：正或负；

3、触发模式：SINGLE单次；COUNT按设定的放电次数放电；20pps20次／秒；

4、测试功能：内置IEC等级；

5、放电模式：接触或气隙；放电间隔：0.05～9.99s(当20pps模式下，放电间隔为0.05s)；

6、计数器：1～9999(用于放电次数计数)；

7、放电电容：150Pf±10％（标准配置；特殊要求可定制）；

8、放电电阻：330Ω±10％（标准配置；特殊要求可定制）；

9、放电电极：圆锥形接触放电电极及球形气隙放电电极；

10、使用环境：环境温度：10℃～35℃ 相对湿度：30％～60％；

11、电源：单相AC85～265V，50／60Hz；

12、重量：约4kg。
