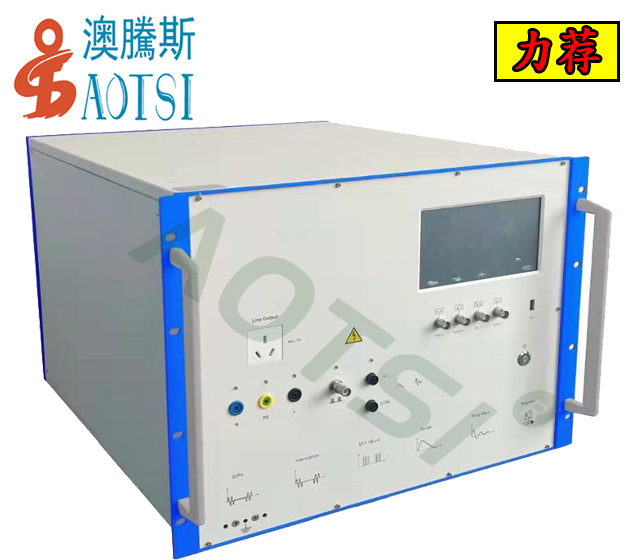

• 产品名称：脉冲群雷击浪涌综合测试机
• 产品型号：AOTSI-5V7
• 0

点击咨询

美国原装进口双高压继电器，美国原装进口双高压电源；

可以按全球蕞新标准来校准；可满足蕞新标准测试要求；

5KV电快速瞬变脉冲群+7KV雷击浪涌综合测试机

一、测试标准对照表：

二、仪器配置方案：

产品特点：

1、7英寸触摸彩屏， 简洁大方的UI， 利于操作

2、内置单相耦合去耦网络， 外扩三相网络( 32A)

3、自动检测浪涌测试时的峰值电压和峰值电流

4、可编辑单个的试验程序和多个程序的组合

5、采用进口高压电源和高压继电器，满足全球蕞新标准测试

6、可按全球蕞新标准计量，免费提供第三方计量校准证书

7、全免费保修两年

满足标准：

1、IEC/EN 61000-4-4, G B/ T 17626. 4 电快速瞬变脉冲群

2、IEC/EN 61000-4-5, G B/ T 17626. 5 雷击浪涌

技术参数：

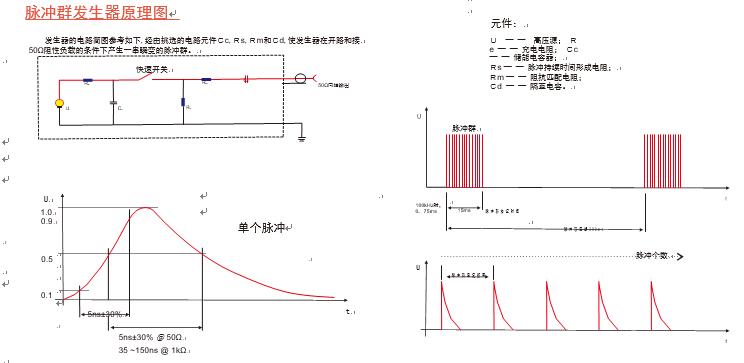

1、EFT电快速瞬变脉冲群抗扰度试验EFT/Burst

    输出电压：(0.2 - 5.0)kV±10%,同芯输出

    脉冲重复频率：1Hz - 1MHz

    极 性：正/负/正负交替

    输出阻抗: 50Ω

    脉冲群周期: 1ms - 10s

    上升时间: 5ns±30%

    测试时间: 1s - 9999min

    脉冲宽度: 5ns±30%(  @ 50Ω)\50ns +100ns ( @ 1kΩ)

    同步相位： 0° - 360°，分辨率1°  默认异步

* 出厂默认5kHz,100kHz; 1Hz-1M Hz连续可调。

2、雷击浪涌(冲击)抗扰度试验 Surge Combination Wave

输出电压：(0.2 - 7.0)kV±10%

电压上升时间：1.2μs±30%

电压持续时间：50μs±20%

输出电流：(0.1 - 3.5)kA±10%

电流上升时间：8μs±20%

电流持续时间：20μs±20%

极 性：正/负/正负交替

计 数：1  - 9999

源 阻 抗：差模2Ω或共模12Ω

峰值电压监测：自动显示和BNC输出(1 0 0 0：1 )

同步相位: 0- 359°/1°每步

同步： 外部/内部； 异步模式

电流峰值检测: 自动显示和BNC输出

标准选择：C D N耦合：I E C或者A N S I

自动编程：同步相位/电压/耦合路径

耦合去耦网络：内置单相16A ,外置三相32A

程序运行：单个程序或者多个程序组合

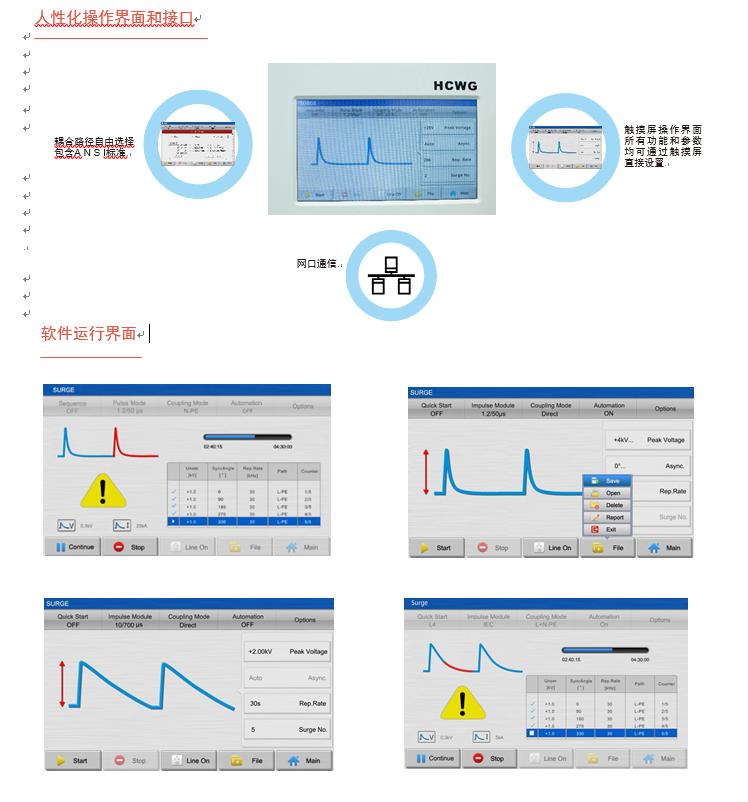

软件界面图：
