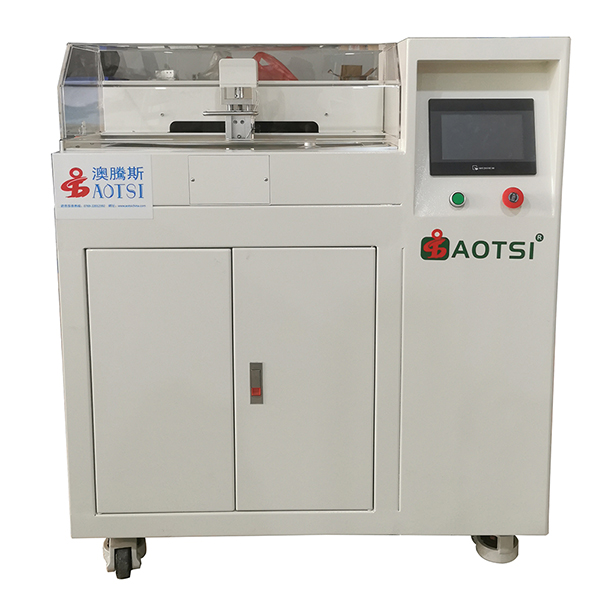

• 产品名称：全自动端子截面分析仪
• 产品型号：AOTSI-QC100
• 0

点击咨询

AOTSI-QC100全自动端子截面分析仪是针对线束行业质量检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面图像采集系统、线束端子图片测量分析等系统组成，采用切割研磨一体式设备，最新专利技术，切割与研磨一次性完成，完全保证了端子的平整度要求。我司原采用的切割研磨分体机设备已更新（切割完毕后取下夹具放至研磨设备研磨并不能保证端子的平整都及无法精 确确定研磨的精度）。全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面质量检验的速度。操作简单方便、快捷，采用进口高清的图像采集系统、精 确的测量分析为您的生产保驾护航。

产品主要特征：

①不用树脂凝固 至今为止的树脂凝固法做样品必须从树脂硬化⇒ 树脂裁断⇒粗磨⇒研磨。做一个样品要花数30分钟左右。 本产品不需树脂凝固，制作一个样品只用 5 分钟。

②端子专用夹具可对应各种尺寸的端子 新开发的夹具可夹紧各种型号的端子。 研磨时不用担心咬线牙变形或电线飞出。 也不用特殊的技能，谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。 ※ 细线用夹具（AWG26 ~ AWG36） 可追加 ※ 树脂凝固样品的专用夹具（可夹最大直径Ø23mm）可追加

 ③ 高性能显微观测仪和专用软件可快速正确地测量长度﹑计算面积。 放大倍率从 26 倍 ~ 最大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 在最大倍率下的测量精度为 5μm。

符合以下行业公司相关技术指标：

（1）.汽车及其配套行业：奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车（芜湖）有限公司等

(2).高铁行业：中国株洲南车时代电气、南车四方车辆有限公司、南车石家庄车辆有限公司、南车株洲电力机车研究所有限公司、南车成都机车车辆有限公司、南车洛阳机车有限公司、哈尔滨轨道交通装备有限责任公司、天津机辆轨道交通装备有限责任公司、永济新时速电机电器有限责任公司、中国北车集团大连机车研究所有限公司、青岛四方车辆研究所有限公司

(3).家电及其配套行业：日本松下、夏普、韩国三星、台湾纬创集团、友达光电、TCL 集团、小天鹅、四川长虹、深圳康佳电子、创维电子、美的电器、青岛海尔、青岛朗诗德电气

(4).IT行业：株式会社タカミ技研、弘和电材社株式会社、千代田电子工业株式会社、日本JST（惠州）、惠州天域电子、摩菲仪器仪表（杭州）有限公司、美国爱特华德移动产品有限公司、大陆汽车（芜湖）有限公司软件特点

系统特点 :

1.原剖面分析样品制作需要步骤： 端子取样 -- 树脂镶嵌 --树脂切割-- 树脂研磨 --样品抛光，整个剖面分析样品制作过程需要花费数达3小时，现在采用先进技术只需2分钟就能完成。

2.采用了端子专用夹具,适用于不同规格的端子

3.我司端子专用夹具可靠地将端子夹住。无须担心在研磨过程中会产生端子压接部的变形。

我司标准夹具适用于AWG5～AWG38线（可根据客户需求配备1-2套不同规格夹具满足客户需求，利用专业端子切割设备，对端子精密切割可进行0.01mm上下距离调整，任意切割端子部分

4.采用德国超薄端子切割片对端子内部材质结构进行无损伤切断。

5.利用日本高性能的光学分析系统和端子线束截面分析专用软件，可以方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比· 间隙比、压接面积等计算

6.我司专利技术一键式导出报告

可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到word文档中

并根据国际线束行业标准软件自动计算压缩比 自动判别合格.

该进口系统拥有十几项国际标准自动检测项目（包含汽车业、家电业、电子业等各项权威技术指标），可以自动检测端子各项数据是否合格，无需人工修改。
