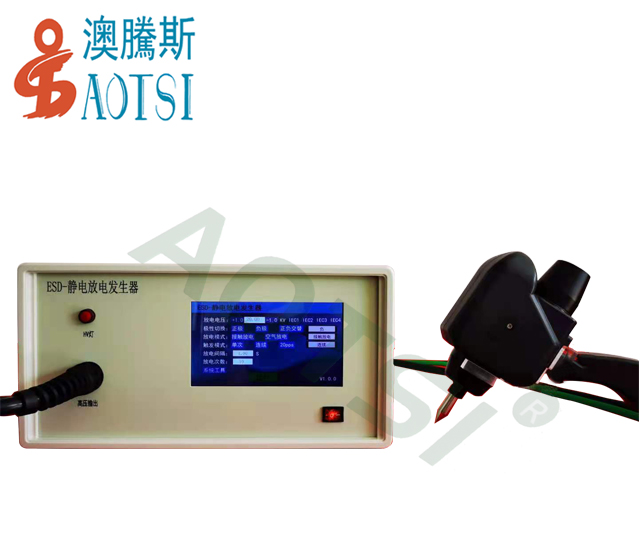

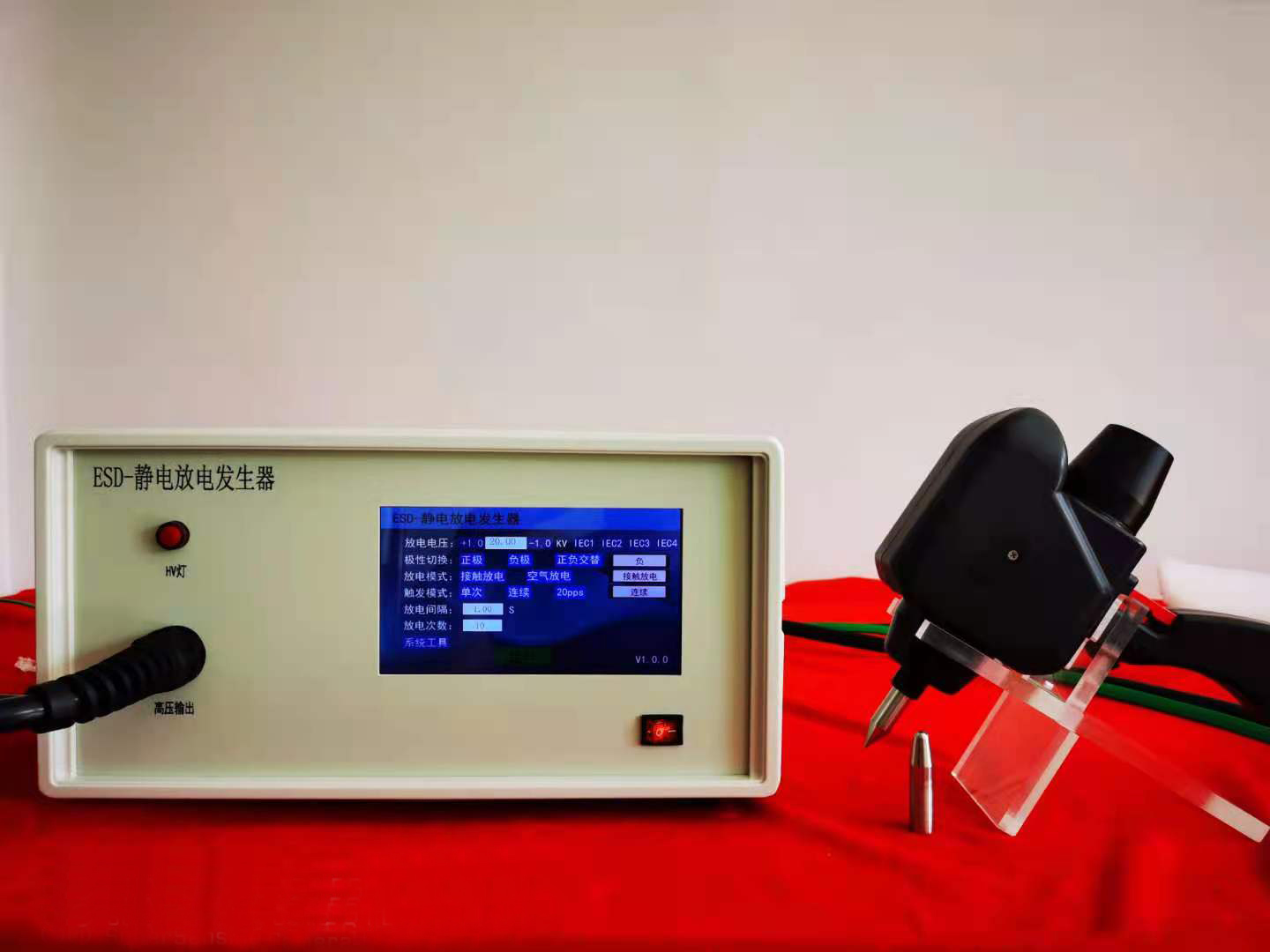

• 产品名称：触摸屏静电放电发生器
• AOTSI-0220C
• 0

点击咨询

一、产品简介：

AOTSI-0220C静电放电发生器是东莞澳腾斯仪器有限公司研制的一种在性能上完全满足IEC61000-4-2和GB/T17626.2标准要求的测试仪。其蕞大静电放电电压可以达到20kV，足以覆盖标准中蕞严酷等级的静电电压要求(第4级气隙放电的静电电压要求为15kV)，同时适用于更多的应用领域以及未来新标准的要求。所以AOTSI-0220C静电放电发生器可用于绝大多数电气与电子设备的静电放电试验，而且可以保证试验的可比性和再现性。静电放电发生器主要模拟带电的人体或器物对设备干扰及破坏情况，用于评点电子设备抗静电破坏的能力。

二、满足试验标准：

IEC61000-4-2 ；GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-CoreANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605 ；ISO14304 ；GR 1089

三、主要技术参数：

1、输出电压：0.1～20.0Kv±5％

2、电压极性：正或负

3、触发模式：SINGLE单次；COUNT按设定的放电次数放电；20pps20次／秒；

4、测试功能：内置IEC等级，

5、放电模式：接触或气隙；放电间隔：0.05～9.99s(当20pps模式下，放电间隔为0.05s)

6、计数器：1～9999(用于放电次数计数)

7、放电电容：150Pf±10％（标准配置；特殊要求可定制）

8、放电电阻：330Ω±10％（标准配置；特殊要求可定制）

9、放电电极：圆锥形接触放电电极及球形气隙放电电极

10、使用环境：环境温度：10℃～35℃ 相对湿度：30％～60％

11、电源：单相AC85～265V，50／60Hz

12、重量：约4kg

13、静电放电测试专用试验台（ESDD）

四、技术指标：

木桌：1600mm×800mm×800mm（长×宽×高）             1张（纯实木制做，不含任何金属钉）

参考接地板：2600mm×1700mm×1.0mm（长×宽×厚）  1张（不锈钢材质）

水平耦合板： 1600mm×800mm×1.0mm（长×宽×厚）   1张（不锈钢材质）

垂直耦合板： 500mm×500mm×1.0mm（长×宽×厚）     1张（不锈钢材质）

绝缘衬垫： 1450mm×650mm×0.5mm（长×宽×厚）       1张

接地电缆：470kΩ×2                                                          2根

五、产品特点：

AOTSI-0220C静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其蕞大静电放电电压可以达到30kV，可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再现性。易于更换的阻容套件，可方便的进行IEC模式、HBM模式及MM模式等三种模式试验， 适用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点；并满足IEC、EN、GB等相关标准要求。

性能稳定 ：放电稳定、空气放电电压保持5秒以上，真正是完全符合标准。
结构紧凑:整机轻便(约4kg)，结构小巧美观。
功能齐全:IEC电压，主机自动触发模式，电压渐升扫描、正负循环切换、用户自编程等智能功能。

放电精准:空气放电模式符合标准要求（电压保持5秒以上），与欧美产品相同。放电基本不受空气湿度影响，放电重复性好。业内蕞轻巧的放电枪，附带辐射干扰很小，且使测试过程非常轻松。

高性价比:主要器件全进口，精度高、故障率低，20kV长时间稳定工作，系少数可以取得中国合格评定国家认可委员会（CNAS）计量报告的国产静电放电发生器。
